LED RGB - Práctica de Rubén Moreno 4ºB

Con esta práctica podemos hacer que un LED emita luz del color que queramos gracias a la escala de colores RGB (Rojo, verde y azul). En mi caso he escogido el morado.

Resultado

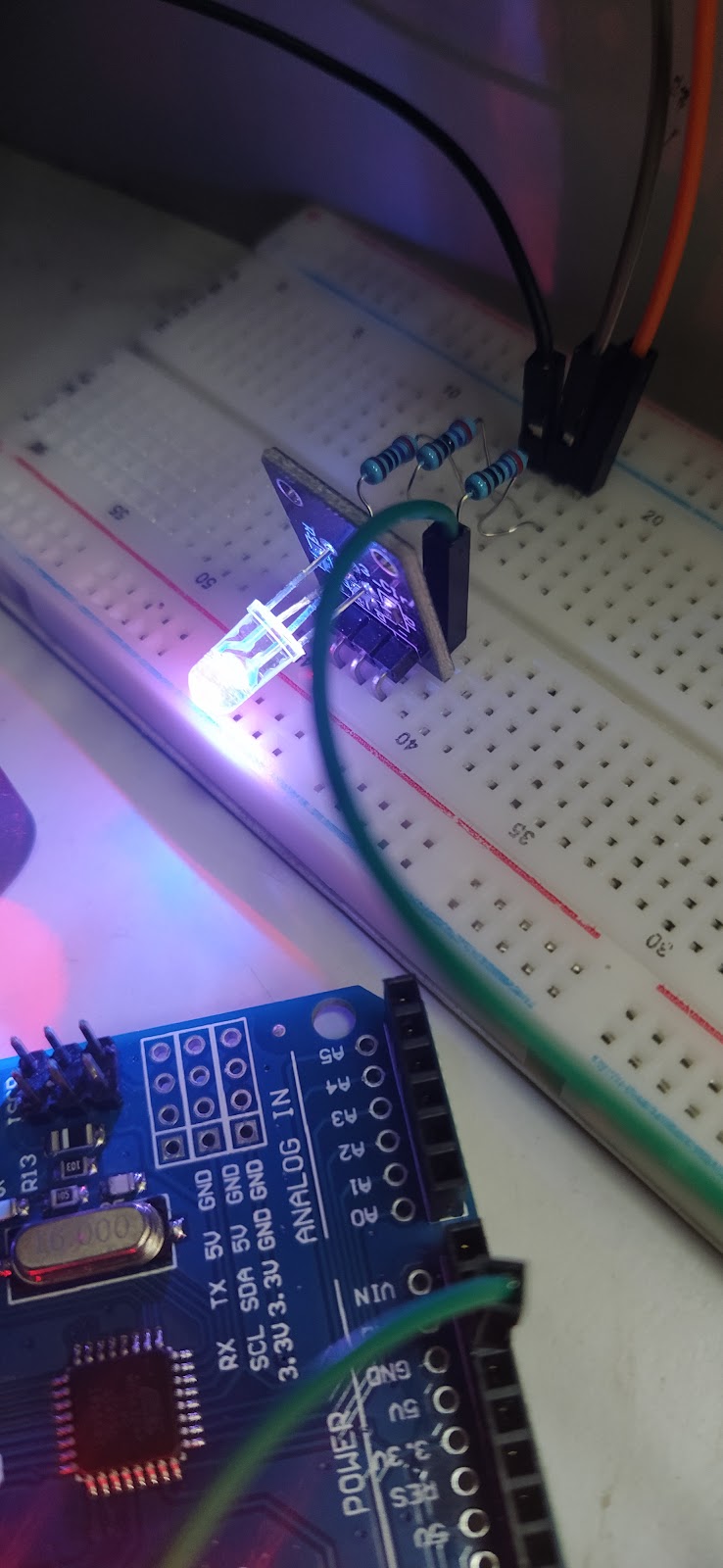

Detalle del resultado



Materiales que necesitamos:

• Un led RGB

• Placa Arduino

• 4 Cables

• 3 resistencias (sin especificar)

• Placa Protoboard

• Cable USB

Pasos necesarios para realizar la práctica:

• copiamos este programa:

int rojo = 6;

int azul = 5;

int verde = 3;

void setup() {

  pinMode(rojo, OUTPUT);

  pinMode(verde, OUTPUT);

  pinMode(azul, OUTPUT);

}

void loop() {

  analogWrite(rojo,255);

  analogWrite(azul,155);

  analogWrite(verde,0);

}

Los datos que podemos modificar para conseguir el color que queramos son los siguientes:

 analogWrite(rojo,255);

  analogWrite(azul,155);

  analogWrite(verde,0);

Los colores se presentan en una escala del 0 al 255 donde el 255 es el máximo. Mezclando diferentes valores entre los colores rojo, verde y azul podemos conseguir una inmensa variedad de colores.

En mi caso, utilicé el rojo (255), el azul (155) y nada del color verde para obtener como resultado el morado que podemos apreciar en las fotografías que incluí anteriormente.

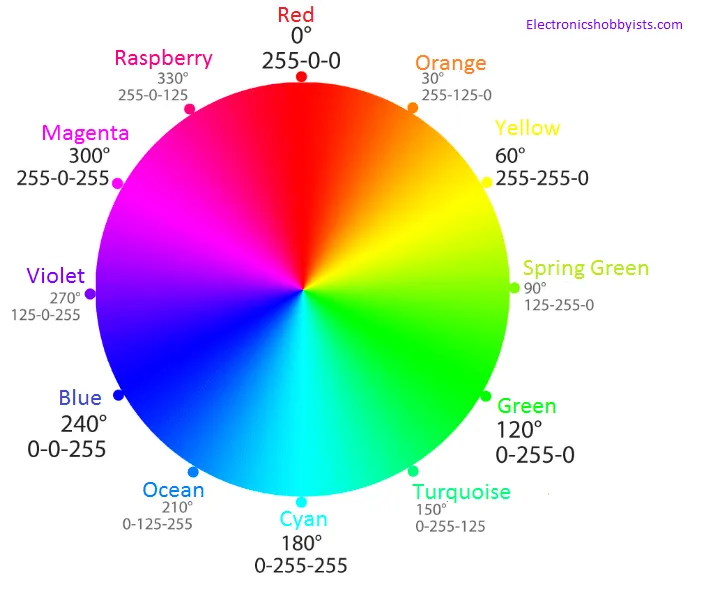

En esta imagen podemos saber cómo realizar nuestro color deseado, aunque también recomiendo ir cambiando de valores para ver como el color se va transformando en otro.

El primer número en esta imagen es el valor del rojo, seguido del verde y, por último, el azul. No olvides respetar el valor de cada color a la hora de pasarlo al programa para evitar que salga un color diferente al deseado.

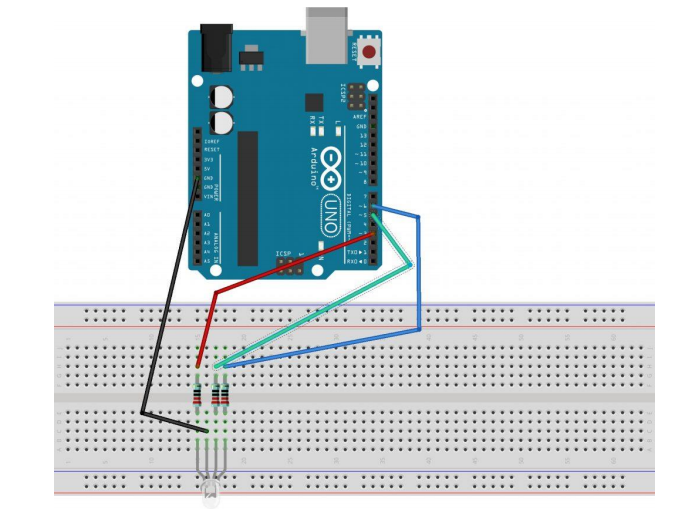

• realizamos el siguiente esquema en nuestro kit arduino:

Fíjate bien dónde tienes que conectar los cables observando las indicaciones del led RGB, que nos indica con una R, una G, una B y un espacio vacío a dónde tenemos que llevar los cables, estas indicaciones pueden ser un poco diferentes a la imagen de arriba así que hay que prestar mucha atención.

Resultado:

Si has seguido correctamente las indicaciones, tu led RGB se habrá iluminado con el color que hayas elegido.

Alumno: Rubén Moreno Terán - 4º ESO B

Profesora: Paqui Hernández Caballo
